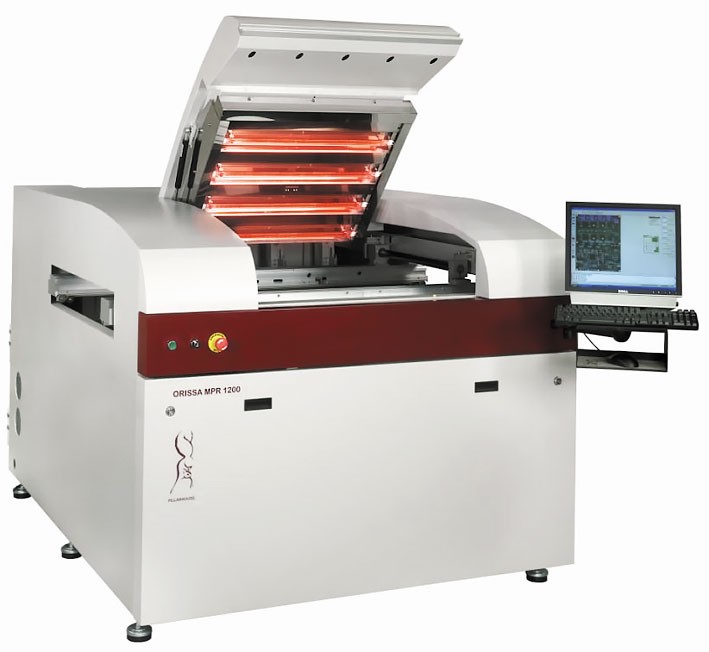

Orissa MPR

Conçu pour répondre à la demande croissante de vague sélective pour PCB’s de grandes dimensions (jusqu’à 1220 x 610m), le MPR est notre conception de dernière génération.
Basée sur les principes de bains mouvants de nos standards Jade et Orissa, cette machine double bain utilise les buses de soudure AP et Jetwave. La performance additionnelle du Jetwave offre la capacité nécessaire pour des PCB’s lourds. Le MPR inclue également un convoyeur qui allie flexibilité et rapidité d’exécution quand de multiples modules sont intégrés en ligne.

Le MPR utilise un convoyeur à courroie pour le chargement/déchargement des cartes. Le convoyeur positionne la carte contre une butée prédéterminée où la carte est maintenue en position. La carte est fluxée avec le Drop-jet ou le Fluxeur Ultrason (ou les deux), puis soudée à l’aide de buses interchangeables AP-1 ou de buses Jetwave. La tête tourne à 360° pour permettre une présentation correcte de la Jetwave à la position désirée.

Une option de préchauffe par le haut permet à l’utilisateur de préchauffer avant de fluxer puis souder ou de préchauffer pendant le fluxage et le soudage ou préchauffer durant toute la durée du processus de soudure. Cette innovation offre une flexibilité complète et garantie que la carte soit à la température optimale pour le processus de soudage.

Un système de positionnement en X et Y supporte le bain de soudure et la tête de fluxage. Un mécanisme d’élévation selon un double axe Z monte le bain de soudure à la hauteur de soudage requise. Ce mécanisme dispose d’une précision de 0,15mm.
Le MPR est compatible SMEMA et conçu pour être compatible avec d’autres équipements Pillarhouse. Des verrous de sécurité permettent la protection de l’opérateur pendant le processus. Une colonne lumineuse indique le statut de la machine. Dans le cadre de la capacité de process modulaire du MPR, ce système peut être intégré avec des options additionnelles de fluxage en ligne et unités de préchauffe.

Trois unités permettent des bienfaits sur la face supérieure et inférieure :

Une unité de préchauffe additionnelle, système de convection et Lampes infra-rouge ou une combinaison des trois.

Les programmes et la machine sont protégés par un système de mot de passe à plusieurs niveaux, sélectionnables par le client. La machine est programmable librement pour répondre à différents agencements de carte. Chaque soudure est programmable indépendamment des autres. Le système de programmation emploie une librairie de données type « join » permettant à une quantité de soudures similaires d’utiliser les mêmes paramètres de soudage. L’assistance visuelle et l’auto-apprentissage permettent une programmation rapide et précise.

Spécifications techniques :

• Hauteur : 1315 mm (2095 mm couvercle ouvert)
• Largeur : 1580
• Profondeur : 1967mm
• Poids net : 750 Kg
• Poids brut : 900 Kg
• Hauteur nominale de chargement : 940-965 mm
• Taille de carte maximum : 610 x 610 mm
• Taille de carte minimum : 102 x 102 mm
• Dégagement en hauteur : +/- 40 mm
• Dégagement aux extrémités : +/- 3 mm
• Ventilateur d’extraction : 340 mm
• Capacité : 1920 m 3/h (1130CFM)
• Capacité du pot de soudure : 15 Kg
• Buses de Soudure : AP-1 (3 à 12 mm)
• Jetwave (8 à 20mm)
• Capacité du réservoir de flux : 1 Litre
• Spray de flux (DropJet) : Standard
• Vitesse du fluxeur : Programmable en points/seconde
• Spray de flux (Sono-Tek ) : Taille du dépôt 4 à 6 mm
• Résolution des axes X,Y et Z : 0.15 mm
• Répétabilité : +/-0.05 mm
• Pression d’Azote : 4 Bar
• Pureté d’Azote : 99.995%
• Quantité d’Azote utilisée : 40-120 Litres/min
• Alimentation Air Comprimé : 4.5 à 5 Bar
• Utilisation d’air : 20 Litres / min (42CFH)
• Pression d’azote de la bouteille de flux :
• Drop-Jet : 0.52 Bar
• Ultrasonic : 0.05 à 1.0 Bar (Variable
• Alimentation : Une phase / 230 Volts 50/60Hz
• Consommation :
• Sans préchauffe surface haute : 3kVA
• Avec préchauffe surface haute : 11kVA

Caractéristiques de base :

• Convoyeur à courroies
• Caméras couleurs programmables
• Bain d’alliage et pompe interchangeable
• Buse de soudure universelle AP-1 6 mm
• Buse Jetwave 10 mm
• Système Azote Inerte
• Détection automatique de l’alimentation d’alliage et de niveau
• Convoyeur charges lourdes
• Fluxeur Drop-jet
• Sonde de niveau de flux
• PillarCOMM© Windows software

Options :

• Possibilité de traiter des cartes allant jusqu’à 1220 x 610 mm
• Détection de la hauteur de soudure à la vague
• Fluxage Drop-Jet et Ultrasonique
• Préchauffe Azote
• Préchauffage du haut par I.R.
• Système de correction de mire
• Palette de PCB dédié
• Système de changement rapide de bain de soudure et de pompe
• Programmation Hors Ligne
• Largeur de convoyeur auto-ajustable
