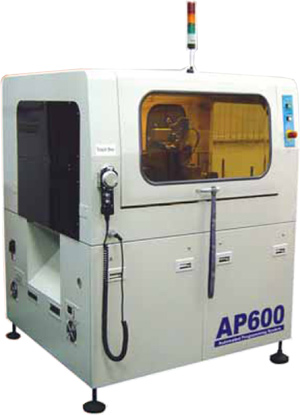

Programmateur automatique AP 600
Caractéristiques
- Jusqu’à 9 programmateurs (soit 36 sockets) pour la programmation des composants
- Jusqu’à 1000 Pièces par heure
- CCD du bas pour la vision de centrage et la rapidité de "Teaching"
- Système Haute-vitesse du CCD en haut pour la reconnaissance de position

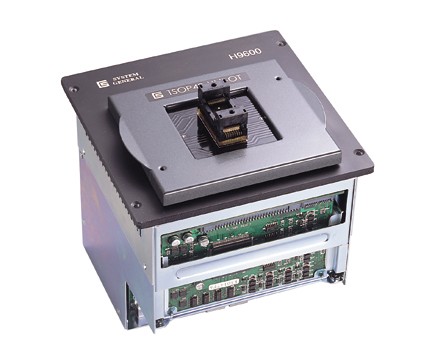

- Programmateur Universel H9800 (de 112 à 448 pins driver)
- Gestion du système par JOB ; Environnement Windows
- Interface USB rapide reliant les programmateurs universels
- Supporte toutes les technologies : Flashs, Mémoires, E-CPLD’s, Microcontrôleurs, EEPROM’s…
- Supporte tous type de boîtiers : SOIC, PLCC, BGA, MLF, QFN…
- I/O : plateaux JEDEC / Barrettes / Bobines

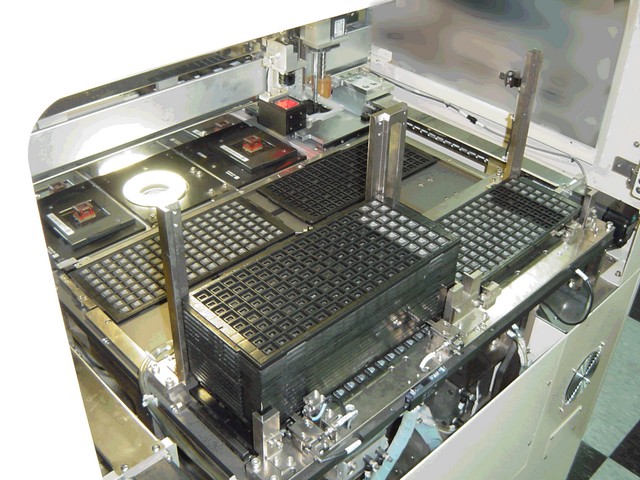

- Option Chargeur automatique de plateau (jusqu’à 20 plateaux JEDEC ou Non-JEDEC)
- Option Ioniseur ESD
- Option Chargeur plateau
- Option Marquage Laser
- Option Inspection 3D
- Option Chargeur d’étiquette
Placement et informations Générales
- Précision de placement : ±0.10m
- Répétabilité de placement : .03 mm
- Force de placement : 95 grams
- Méthode de Pick-and-place : 1 buse d’aspiration
- Détection de composant : Capteur d’aspiration & CCD
- Dimensions : 130(L) x 120(W) x 170(H) cm;
- Shipping dimension : 160(L) x 150(W) x 200(H)cm;
- Poids Net : 1000 kg
- Poids brut : 1250 kg
- Norme : CE
* Le poids peut varier suivant les options et sous système commandés
Système de Placement
- Système moteur des axes X-Y : Servomoteur
- Résolution de l’axe X : 0.001 mm
- Résolution de l’axe Y : 0.001 mm
- Répétabilité axes X-Y : 0.010 mm
- Vitesse maximum axe X : 1.5m/sec
- Vitesse maximum axe Y : 1.5m/sec
- Système moteur de Z-thêta : Servomoteur
- Résolution de l’axe Z : 0.001 mm
- Répétabilité axe Z : 0.01 mm
- Vitesse maximum axe Z : 0.5 m/sec
- Résolution de l’axe thêta : 0.001°
- Répétabilité de l’axe thêta : 0.001°
Système de reconnaissance de positionnement
- Caméra Haute : (Standard) Système de reconnaissance de positionnement de composant (de composant 6x6mm à 40x40mm)
- Caméra Basse : Système de reconnaissance de positionnement des sockets et des positions I/O
- Système de positionnement : Système coordonné se référent aux positionnements des sockets
Système de programmation
- Sites de programmation : jusqu’à 9 sites
- Programmateur : programmateur universel H9800 sur chaque site
- Pin Driver : 112 broches en standard, extensible à 448 par site
- Buffer RAM : jusqu’à 16G
- Composants supporté s: EPROM, EEPROM, Flash, Microcontrollers, PLD, CPLD, FPGA …
- Boitiers supportés : PLCC, TSOP, TSSOP, TQFP, PQFP, SOIC, SSOP, μBGA, CSP …
- Formats de fichier supportés : Intel Hex, Microchip INHX, Tektronix Hex, Motorola S, Signetics Hex, Extend tekhex, HP64000 absolute, Spectrum, TI SDSMAC, ASCII Hex, ASCII Oct, ASCII Binaire, JEDEC, POF, DIO, JAM, STAPL, LOF
- Communication : USB et RS-232
- Norme : CE
Système Logiciel
- Interface utilisateur : Basé sur environnement WINDOWS
- Système d’exploitation : Windows 2000 (Anglais)
Pré-requis pour mis en service
- Alimentation électrique : 220 VAC, 1-phase, 3-fils.
- Fréquence : 50/60Hz
- Consommation : 1.2 KVA
- Alimentation air comprimé : 75 ~ 95 PSI
- Débit d’air : 120 litres/min
- Température d’utilisation : 15 ~ 30°C
- Humidité relative : 35% ~ 90%
Sous Système en Option
- Chargeur automatique de plateau
- Marqueur Laser CO²
- Entrée/Sortie Bande alvéolée
- Entrée/Sortie tube
- Ioniseur ESD
