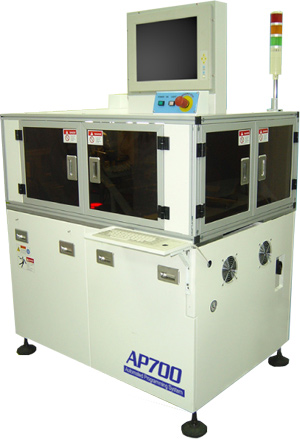

Programmateur automatique AP 700

Caractéristiques

• Jusqu’à 4 programmateurs (soit 16 sockets) pour la programmation des composants
• Jusqu’à 800 Pièces par heure
• CCD du bas pour la vision de centrage et la rapidité de «Teaching »
• Système Haute-vitesse du CCD en haut pour la reconnaissance de position
• Programmateur Universel H9800 (de 112 à 448 pin driver)
• Gestion du système par JOB ; Environnement Windows
• Interface USB rapide reliant les programmateurs universels
• Supporte toutes les technologies : Flashs, Mémoires, E-CPLD’s, Microcontrôleurs, EEPROM’s…

Placement et informations Générales

• Précision de placement : ±0.05 m
• Répétabilité de placement ±0.03 mm
• Force de placement : 95 g
• Méthode de Pick-and-place : 1 buse d’aspiration
• Détection de composant : Capteur d’aspiration
• Dimensions : 125(L) x 90(W) x 165(H) cm;
• Shipping dimension : 145(L) x 105(W) x 185(H) cm;
• Poids Net : 580 kg
• Poids brut : 700 kg
• Norme : CE

* Le poids peut varier suivant les options et sous-système commandés

Système de Placement

• Système moteur des axes X-Y : Servomoteur
• Résolution de l’axe X : 0.001 mm
• Résolution de l’axe Y : 0.001 mm
• Répétabilité axes X-Y : 0.010 mm
• Vitesse maximum axe X : 1.6m/sec
• Vitesse maximum axe Y : 1.6m/sec
• Système moteur de Z-thêta : Servomoteur
• Résolution de l’axe Z : 0.010 mm
• Répétabilité axes Z : 0.020 mm
• Vitesse maximum axe Z : 0.5 m/sec
• Résolution de l’axe thêta : 0.036°
• Répétabilité de l’axe thêta : 0.072°



Système de reconnaissance de positionnement

• Caméra Haute : (Standard) Système de reconnaissance de positionnement de composants (jusqu’à composant 40x40mm)
• Caméra Basse : Système de reconnaissance de positionnement des sockets et des positions I/O
• Système de positionnement : Système coordonné se référant aux positionnements des sockets



Système de programmation

• Sites de programmation : jusqu’à 4 sites
• Programmateur : programmateur universel H9800 sur chaque site
• Pin Driver : 112 broches en standard, extensible à 448 par site
• Buffer RAM : jusqu’à 16Go
• Composants supportés : EPROM, EEPROM, Flash, Microcontrollers, PLD, CPLD, FPGA …
• Boitiers supportés : PLCC, TSOP, TSSOP, TQFP, PQFP, SOIC, SSOP, µBGA, CSP …
• Formats de fichier supportés : Intel Hex, Microchip INHX, Tektronix Hex, Motorola S, Signetics Hex, Extend tekhex, HP64000 absolute, Spectrum, TI SDSMAC, ASCII Hex, ASCII Oct, ASCII Binaire, JEDEC, POF, DIO, JAM, STAPL, LOF
• Communication : USB
• Norme : CE



Système Logiciel

• Interface utilisateur : Basé sur environnement WINDOWS
• Système d’exploitation : Windows 2000 (Anglais)



Prérequis pour mis en service

• Alimentation électrique : 220 VAC, 1-phase, 3-fils.
• Fréquence : 50/60Hz
• Consommation : 0.8 KVA
• Alimentation air comprimé : 75 ~ 95 PSI
• Débit d’air : 60 litres/min
• Température d’utilisation : 15 ~ 30°C
• Humidité relative : 35% ~ 90%



Sous-Système en Option

• Chargeur automatique de plateau
• Entrée/Sortie Bande alvéolée
• Entrée/Sortie tube
• Étiqueteuse
• Laser Co² / Yag
