Programmateur automatique AP 900

Caractéristiques

• Programmateur universel automatique de composants
• Tête munie de 4 Buses d’aspirations pour manipuler 4 pièces à la fois
• Jusqu’à 4 programmateurs (soit 16 sockets) pour la programmation des composants
• Jusqu’à 650 Pièces par heure
• Programmateur Universel H9800 (Buffer RAM 16 Gbits par programmateur)
• Insertion des composants soit via un « precisor » soit via deux caméras
• I/O : plateaux JEDEC / Barettes /Bobines
• Supporte toutes les technologies : Flashs, Mémoires, E-CPLD’s, Microcontrôleurs, EEPROM’s…
• Supporte tous type de boîtiers : SOIC, PLCC, BGA, MLF, QFN…

Placement et informations Générales

• Précision de placement : ±0.05 m
• Répétabilité de placement : ±0.03 mm
• Force de placement : 95 g
• Méthode de Pick-and-place : 4 buses d’aspiration
• Détection de composant : Capteur d’aspiration
• Dimensions : 64(L) x 75(W) x 67(H) cm;
• Shipping dimension : 99(L) x 137(W) x 82(H) cm;
• Poids Net : 130 kg
• Poids brut : 280 kg
• Norme : CE

* Le poids peut varier suivant les options et sous-système commandés

Système de Placement

• Système moteur des axes X-Y : Moteur pas-à-pas
• Résolution de l’axe X : 3.125 µm
• Résolution de l’axe Y : 3.125 µm
• Répétabilité axes X-Y : 0.030 mm
• Vitesse maximum axe X : 200 mm/sec
• Vitesse maximum axe Y : 200 mm/sec
• Système moteur de Z-thêta : Moteur pas-à-pas
• Résolution de l’axe Z : 0.625 mm
• Répétabilité axe Z : 0.030 mm



Système de positionnement

• Tête : 4 buses d’aspirations montées sur la tête
• Alignement mécanique via « precisor » ou double CCD (2 Caméras)



Système de programmation

• Sites de programmation : jusqu’à 4 sites

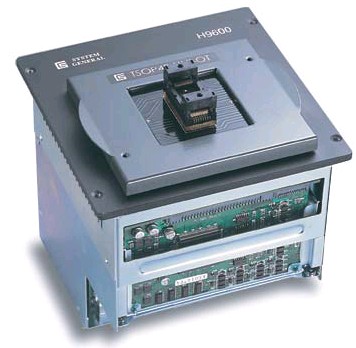

• Programmateur : programmateur universel H9800 sur chaque site
• Pin Driver : 112 broches en standard, extensible à 448 par site
• Buffer RAM : En standard, jusqu’à 16 Go
• Composants supportés : EPROM, EEPROM, Flash, Microcontrollers, PLD, CPLD, FPGA …
• Boitiers supportés : Boitier standard ou non standard
• Formats de fichier supportés : Intel Hex, Microchip INHX, Tektronix Hex, Motorola S, Signetics Hex, Extend tekhex, HP64000 absolute, Spectrum, TI SDSMAC, ASCII Hex, ASCII Oct, ASCII Binaire, JEDEC, POF, DIO, JAM, STAPL, LOF
• Communication : USB
• Norme : CE

Système Logiciel

• Interface utilisateur : Basé sur environnement WINDOWS
• Système d’exploitation : Windows XP (Anglais)

Prérequis pour mis en service

• Alimentation électrique : 220 VAC, 1-phase, 3-fils.
• Fréquence : 50/60Hz
• Consommation : 0.8 KVA
• Alimentation air comprimé : 75 ~ 95 PSI
• Débit d’air : 60 litres/min
• Température d’utilisation : 15 ~ 30°C
• Humidité relative : 35% ~ 90%

Sous-Système en Option

• Entrée/Sortie Bande alvéolée
• Entrée/Sortie tube
