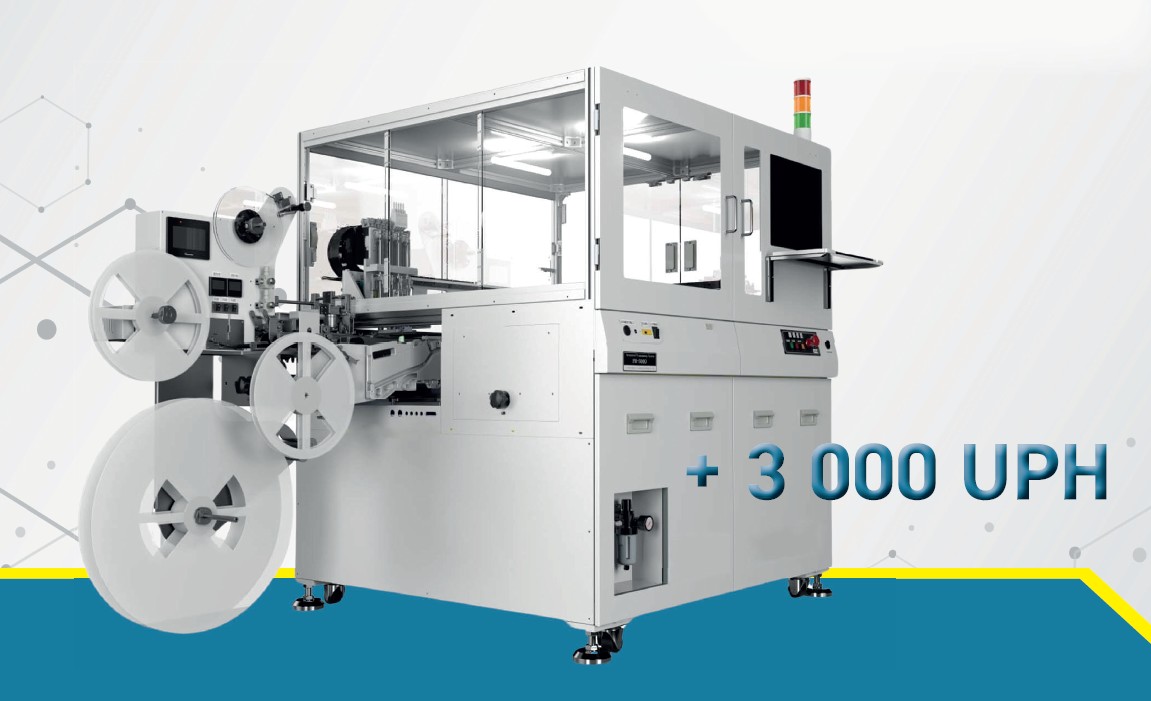

Système de programmation automatique UPH 3000

Caractéristiques

• Quatre buses pour un débit optimisé
• Jusqu’à 3 000 UPH
• E/S fl exibles comprenant un ensemble de plateaux JEDEC, de bandes alvéolées et de tubes
• Programmateur universel intégré avec jusqu’à 64 sites de programmation, prend en charge
• EEPROM, NOR, Nand, MCU, CPLD, FPGA, eMMC, UFS...
• Mécanisme d’apprentissage facile à utiliser
• Marquage laser et module d’inspection optique 2D/3D en option
• Fonctionnement à fl ux monobloc

Informations générales

• Débit : Jusquà 3 000 pcs/heure
• Précision de placement : ±0,02 mm
• Répétabilité du placement : ±0,02 mm
• Force de placement : 95 grammes
• Méthode Pick-and-Place : buses quadruples
• Dimension : L:1210 x L:1310 x H : 1500(mm)
• Dim. d’expédition : L:1920 x L:1470 x H:1900 (mm)

Système de placement

• Système d'entraînement des axes X-Y : servomoteur
• Résolution de l'axe X : 0,001 mm
• Résolution de l'axe Y : 0,001 mm
• Répétabilité X-Y : ±0,01 mm
• Système d'entraînement Z-theta : moteur pas à pas
• Résolution de l'axe Z : 0,18°
• Répétabilité de l'axe Z : ±0,02 mm

Exigences de fonctionnement

• Tension d'entrée : Monophasé 220 VAC
• Fréquence de ligne d'entrée : 50/60 Hz 15 A
• Consommation électrique : 2,0 KVA
• Pression d'air comprimé : 0,4 Mpa - 0,5 Mpa
• Débit d'air : 50 litres/min
• Plage de température de fonctionnement : 15~30°C
• Humidité relative : 35 % ~ 90 %

Système de programmation

• Jusqu'à 8 unités de programmateur universel
• Sockets de programmation : jusqu'à 64 sites de sockets pour eMMC et 64 sockets pour mémoire/MCU
• Prise en charge : EPROM, EEPROM, NOR, NAND, MCU, PLD, CPLD, FPGA, eMMC et UFS
• Boitiers pris en charge TSOP, PLCC. BGA, SOIC, SOP, QFN, CSP, TQFP

Système de reconnaissance de positionnement

• Tête : à quatre buses
• Caméra vers le haut x4 : (Standard)
• Système de reconnaissance de position du composant (1,3 millions de pixels, champ de vision 35 x 35 mm)
• Caméra vers le bas x1 pour l'alignement d'apprentissage (1,3 millions de pixels, champ de vision 35 x 35 mm)
• Mécanisme d'alignement : positionnement d'apprentissage mécanique (Préciseur)

Options non-incluses

• Empileur/dépileur automatique de plateaux (25)
• Entrée/sortie de bande alvéolée (8~72mm)
• Entrée tube (6 tubes Max)
• Marqueur à points d'encre
• Marqueur jet d'encre
• Alimentateur d’étiquettes
• Bol vibrant
• Marquage sur plateau JEDEC
• Marquage laser C02 ou Fibre
• Inspection optique 2D
